固定测斜仪

作者:365bet下注网站发布时间:2019-11-09 阅读:

一，概述

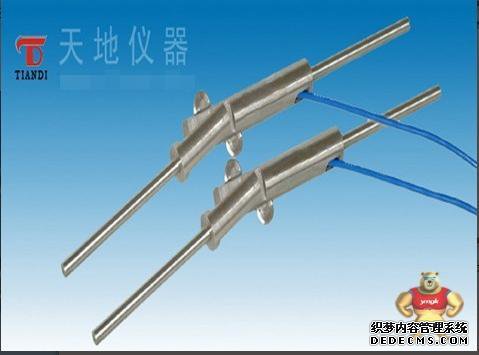

MH-1808固定倾角仪主要用于测量大型建筑物，岩坝，前面板，边坡，路基，基坑，滑坡，大型建筑物的水平位移和内部土壤变形的斜率。
该仪器可与测斜管重复使用，可用于自动进行倾斜测量。
该仪器使用高性能高清设备作为敏感组件来测量倾斜角而不接触。
测量角度范围和测量精度指标优于其他类似设备，并且具有灵敏度高，寿命长，抗环境污染和抗振动的特点。
二，主要工作原理。
设备将高清设备用作敏感组件。这是一个伺服力平衡系统。当传感器探头相对于地球重心产生倾斜角时，其敏感组件会由于重力而相对于垂直方向以一定角度振动，因此非常敏感。HD换能器通过电信号和电路处理直接指示在液晶显示器上测得的点的倾斜角的值。
主要技术指标
1.探头直径：长度46毫米，0。
8m
2，准确度：±0。
01
3.测量范围：±300C
4）测量深度：0-200米
5）工作电压：直流8-15V
6）工作温度：-200C?800C。
三，安装方法：
使用岩土钻机和井底钻机确定测量点的位置。要确定钻削深度和测斜仪的间距，钻孔的直径必须至少为80 mm。
预先准备好的PVC测斜仪管连接到下管以进行固定。在安装之前，请使用插头检查倾斜计管的底部是否固定。每个测斜仪管都用套管连接，固定角度用3mm自攻螺钉固定，连接时请确保测斜仪侧面的凹口一致，连接正确。检查一下
形成底管时，请注意使底管尽可能垂直。每4 m一次将测量管连接到顶部。
测量测斜仪距离表面超过20毫米，以便于安装。
倾斜孔和弹簧的构造完成后，请选择在晴天安装设备。
注意事项：
1.在安装固定测斜仪之前，有必要使用读取器或收集器读取传感器，并在传感器掉落之前确保其正常工作。
同时，您需要确定孔的深度，并在必要时确定电缆的长度。通常在5米以上。
2.在不钻孔的情况下钻孔之前，请连接测斜仪（需要降低该测斜仪以使用电缆）并按分散顺序记录。
3.卸下钻头后，立即降低下部倾斜仪，然后按照确定的顺序降低上部倾斜仪。
放置传感器后，请使用钢管或其他元件将电缆固定至喷嘴，以防止传感器掉入测斜仪中。
4.注意分布式过程。测斜仪分为高轮和低轮。当放置下轮时，上轮的方向对应于坝的下游方向，而下轮的方向对应于坝的上游方向。
车轮应朝倾斜管的凹槽方向降低。
5.安装测斜仪后，使用仪器读取传感器并检查存活率。
同时，将传感器记录在上部电缆中。
浏览次数：1063
